Kisi-kisi Aluminium

Name: Kisi-kisi Aluminium
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

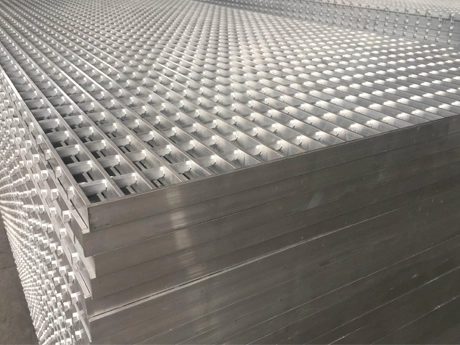

Kisi-kisi aluminium dibentuk dengan cara mengekstrusi dan mengunci batang aluminium standar dan batangan aluminium melalui peralatan. Kisi-kisi ini memiliki karakteristik tidak mengalami deformasi atau perubahan warna dalam kondisi penggunaan normal, ketahanan cuaca dan korosi yang kuat, kinerja pembuangan panas yang baik, bebas perawatan, dan masa pakai yang lama.

Sebagai alternatif untukkisi-kisi bajaKisi-kisi aluminium terbuat dari paduan aluminium 6063, dan unsur paduan utamanya adalah magnesium dan silikon. Karena karakteristik unsur dan karakteristik struktural kisi-kisi aluminium, ia tidak hanya memiliki kapasitas menahan beban yang setara dengan kisi-kisi baja, tetapi juga memiliki banyak sifat yang tidak dimiliki kisi-kisi baja. Misalnya, ketahanan korosi yang baik, sifat pelapisan listrik, bobot ringan, dan penampilan yang indah, dll. Produk kisi-kisi aluminium memiliki tingkat standardisasi yang tinggi, kontrol dimensi yang ketat dan tepat, serta konstruksi yang mudah dan cepat. Dibandingkan dengan teknik konstruksi tradisional, penggunaan kisi-kisi aluminium dapat sangat mengurangi waktu kerja konstruksi di lokasi, dan kualitas konstruksi serta estetika proyek sangat meningkat.

Request A Quote

Klasifikasi Kisi Aluminium

Kisi-kisi Aluminium Persegi Panjang yang Ditempa

Kisi-kisi aluminium standar adalah model yang paling umum digunakan di antara produk kisi-kisi aluminium. Kisi-kisi ini terbuat dari aluminium pipih dan aluminium persegi melalui proses ekstrusi dengan jarak tertentu. Kisi-kisi ini memiliki karakteristik tanpa titik pengelasan, sambungan yang kuat, ringan, kekuatan tinggi, konsumsi energi rendah, dan tahan korosi.

Berdasarkan persyaratan anti-selip yang berbeda, kisi-kisi aluminium dapat dibagi menjadi kisi-kisi aluminium permukaan polos dan kisi-kisi aluminium bergerigi.

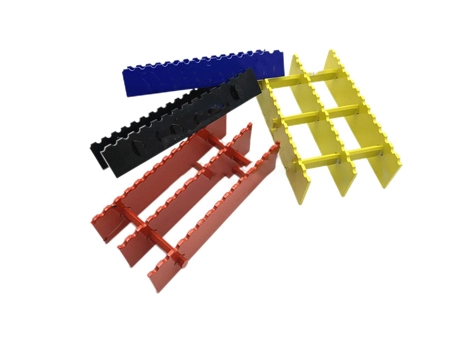

Kisi-kisi Aluminium Persegi Panjang Permukaan Polos yang Ditempa

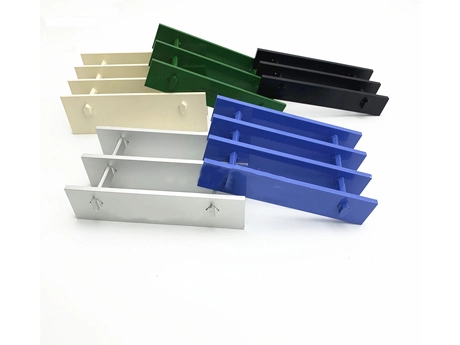

Kisi-kisi Aluminium Persegi Panjang dengan Permukaan Bergerigi dan Ditempa

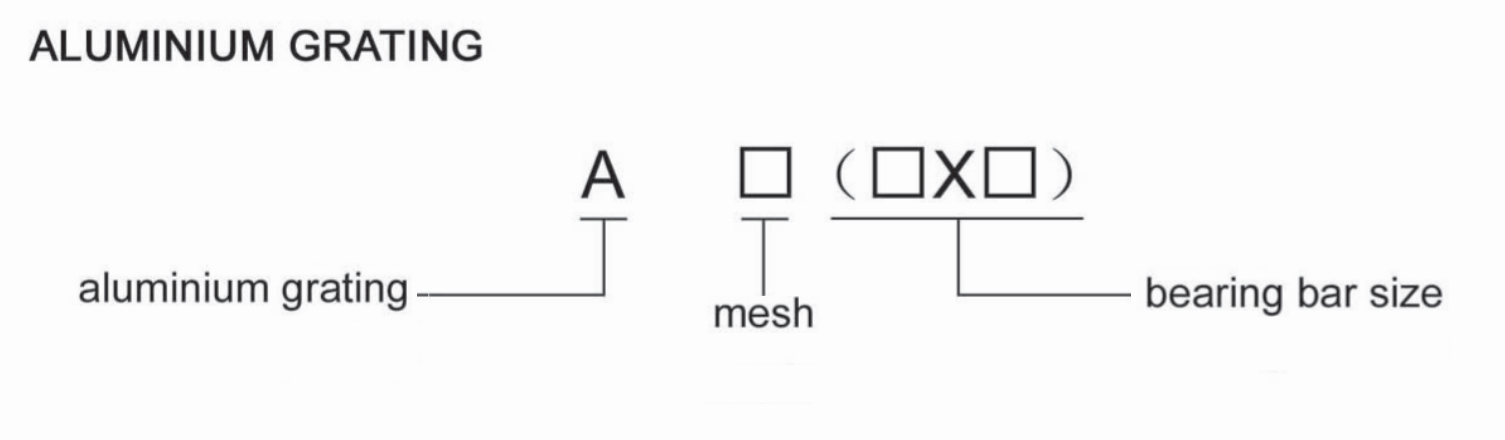

Penamaan Kisi-kisi Aluminium

Perawatan Permukaan

Hasil Akhir Penggilingan
Anodisasi
Pelapisan Serbuk

Lingkup aplikasi

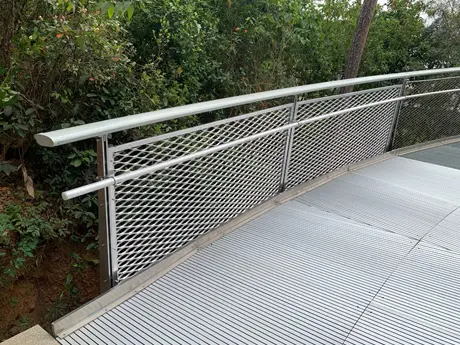

Kondisi luar ruangan untuk pagar dan pembatas jalan

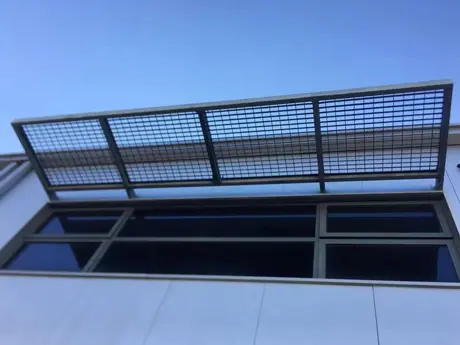

Dekorasi dinding eksterior
Sistem drainase perkotaan mencakup

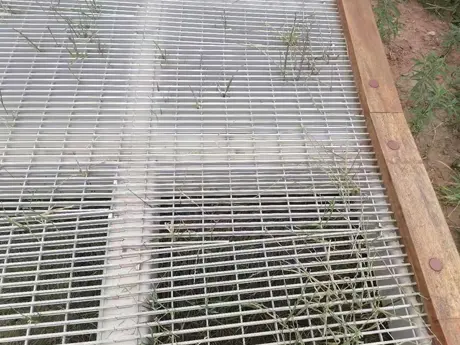

Trotoar

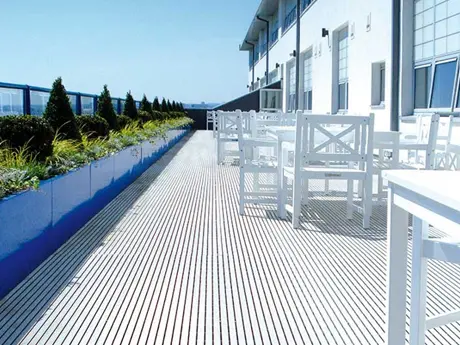

Platform

Tabel Beban dan Lendutan Kisi-kisi Aluminium Persegi Panjang yang Ditekan

Jenis	Jarak Antar Batang Pemuatan (mm)	Jarak Palang Melintang (mm)	Massa kg/m2	Rentang Maksimum pada defleksi 4kpa 5mm(mm)	Ukuran Batang Penahan (mm)		SPAN 200	SPAN 350	SPAN 500	SPAN 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	SPAN 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	SPAN 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	SPAN 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	SPAN 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	SPAN 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	SPAN 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	SPAN 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	SPAN 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	SPAN 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	SPAN 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	SPAN 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	SPAN 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	SPAN 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	SPAN 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	SPAN 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	SPAN 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	SPAN 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	SPAN 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	SPAN 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	SPAN 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

Saat defleksi kurang dari 5mm, berjalan akan terasa paling nyaman.

U = Beban Terdistribusi Merata dalam Kilopascal (Kpa atau KN/m²)

D = Defleksi maksimum dalam milimeter (mm)

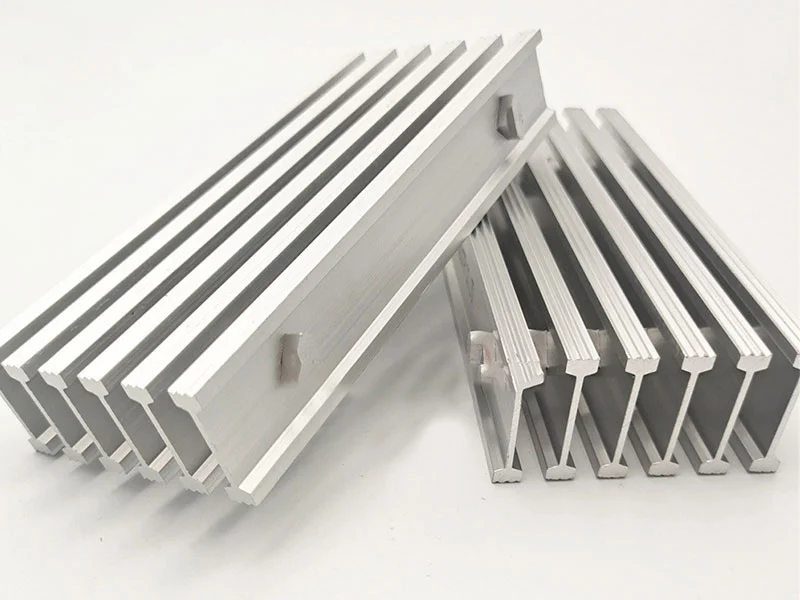

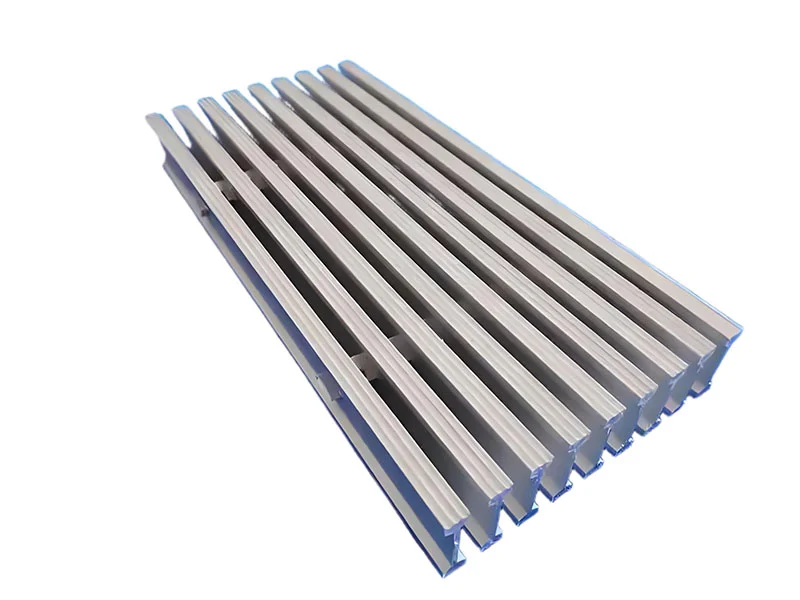

Kisi-kisi Aluminium I Bar yang Ditekan

Sesuai namanya, penampang kisi-kisi aluminium I-bar berbentuk huruf "I", dan permukaan atas serta bawahnya diberi perlakuan dengan gigi kawat, yang meningkatkan kinerja anti-selip produk. Pada saat yang sama, kisi-kisi ini memiliki kapasitas menahan beban yang sama dengan kisi-kisi aluminium standar, tetapi materialnya lebih ringan dan lebih hemat biaya. Selain itu, jarak antar gigi yang sangat kecil yaitu 11,1 mm dapat memberikan perlindungan khusus untuk kursi roda dan sepatu hak tinggi, dan terutama digunakan di lanskap taman, jalan setapak, fasilitas umum, dan bidang lainnya.

Perawatan Permukaan

Hasil Akhir Penggilingan
Anodisasi
Pelapisan Serbuk

Keunggulan kisi-kisi aluminium I-bar

Profil lebih ringan, lebih ekonomis.
Kepadatan dan area kontak yang lebih tinggi, cocok untuk kursi roda dan sepatu hak tinggi.
Performa anti selip yang lebih baik

Tabel Beban dan Lendutan Kisi-kisi Aluminium I-Bar yang Ditekan

Jenis	Jarak Antar Batang Pemuatan (mm)	Massa kg/m²	Rentang Maksimum pada defleksi 4kpa 5mm(mm)	Ukuran Batang Penahan (mm)		Menjangkau 600	Span 750	Span 900	Span 1050	Span 1200	Span 1350	Span 1500	Span 1650	Span 1800	Span 1950	Span 2100	Span 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Beban Terdistribusi Merata dalam Kilopascal (Kpa atau KN/m²)

D = Defleksi maksimum dalam milimeter (mm)

Kisi-kisi Aluminium I Bar yang Ditekan

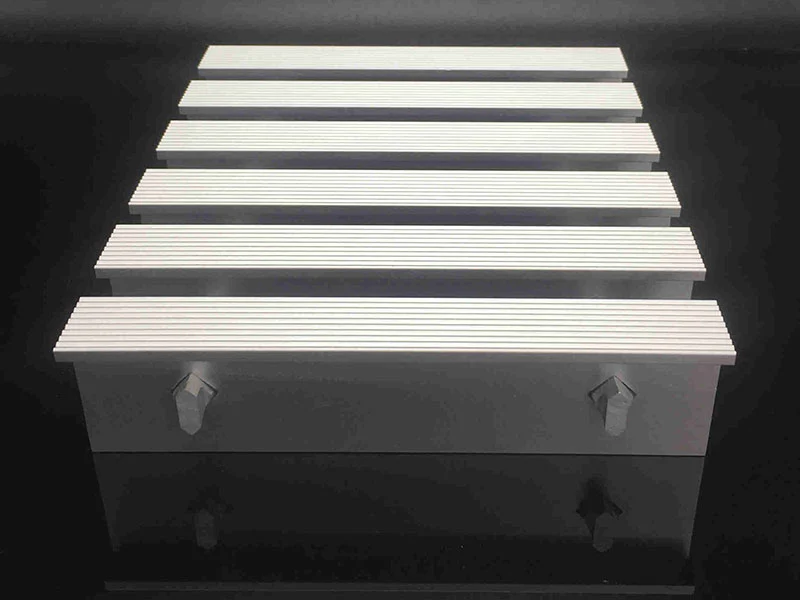

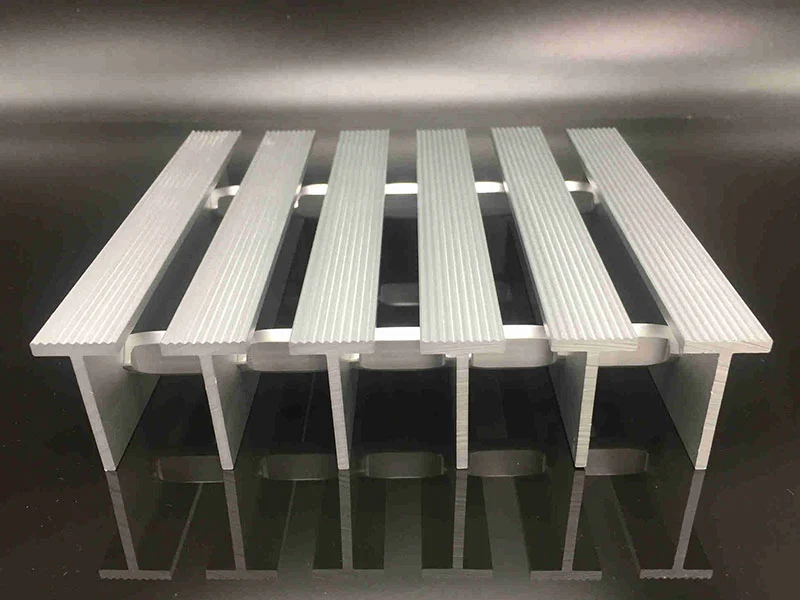

Kisi-kisi Aluminium Bentuk T

Kisi-kisi aluminium berbentuk T memiliki area tumpuan yang lebih besar. Desain ini meningkatkan permukaan kontak produk, sehingga sangat meningkatkan kenyamanan saat melangkah. Perlakuan gerigi pada permukaan juga membuat anti selip lebih signifikan. Jarak celah minimum antar kisi-kisi dapat mencapai 2 mm. Kami menyediakan berbagai jarak antar kisi-kisi, termasuk jarak yang sesuai dengan Undang-Undang Penyandang Disabilitas Amerika (Americans with Disabilities Act).

Perawatan Permukaan

Hasil Akhir Penggilingan
Anodisasi
Pelapisan Serbuk

Bentuk Permukaan

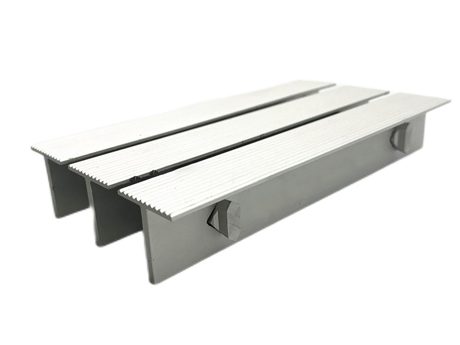

Permukaan Bertekstur

Permukaan Bertekstur

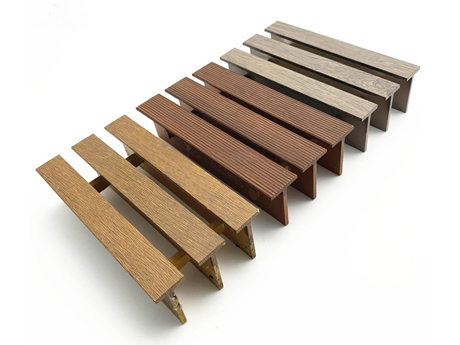

Imitasi Hasil Akhir Serat Kayu

Imitasi Hasil Akhir Serat Kayu

Lingkup aplikasi

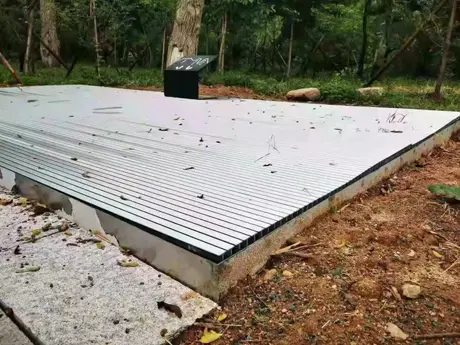

Penutup Saluran Pembuangan
Platform
Gang

Tabel Beban dan Lendutan Kisi-kisi Aluminium Bentuk T

Jenis	Jarak Antar Batang Pemuatan (mm)	Massa kg/m²	Rentang Maksimum pada defleksi 4kpa 5mm(mm)	Ukuran Batang Penahan (mm)		Menjangkau 600	Span 750	Span 900	Span 1050	Span 1200	Span 1350	Span 1500	Span 1650	Span 1800	Span 1950	Span 2100	Span 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Beban Terdistribusi Merata dalam Kilopascal (Kpa atau KN/m²)

D = Defleksi maksimum dalam milimeter (mm)

Kisi-kisi Aluminium Bentuk T

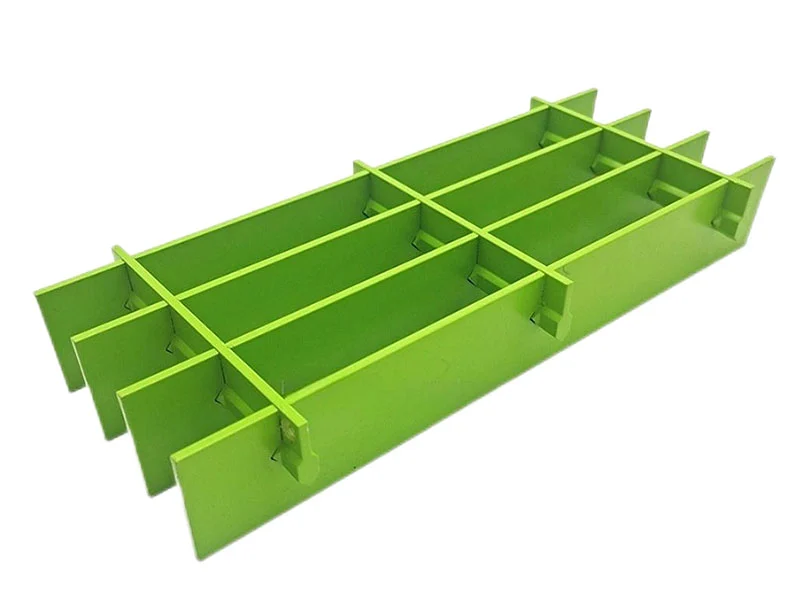

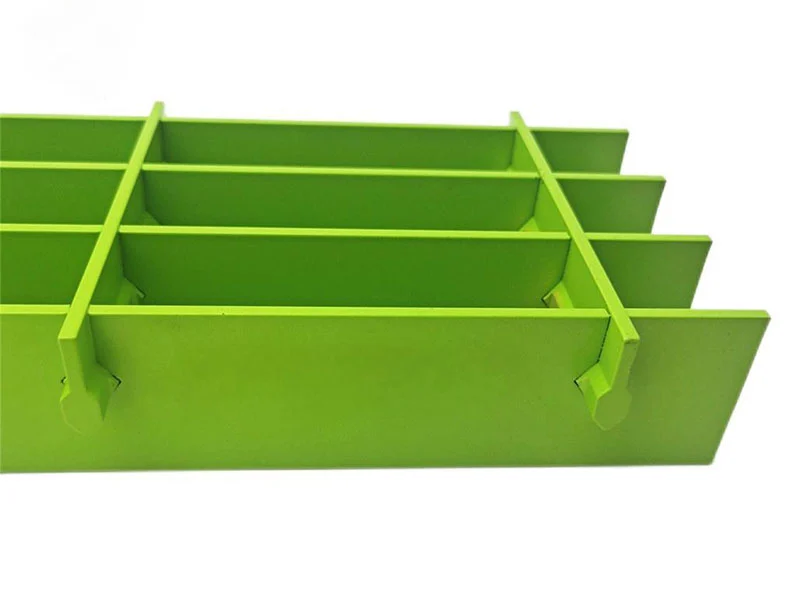

Kisi-kisi Aluminium Permukaan Rata

Kisi-kisi aluminium dengan palang atas rata memiliki garis-garis yang bersih dan tajam. Palang melintang berbentuk berlian rata dengan palang penahan beban dan juga terkunci secara permanen di bawah proses pengencangan bertekanan hidrolik.

Perawatan Permukaan

Hasil Akhir Penggilingan
Anodisasi
Pelapisan Serbuk

Lingkup aplikasi

Penutup Saluran Pembuangan
Platform
Gang
Rak
Pagar

Kisi-kisi Aluminium Permukaan Rata

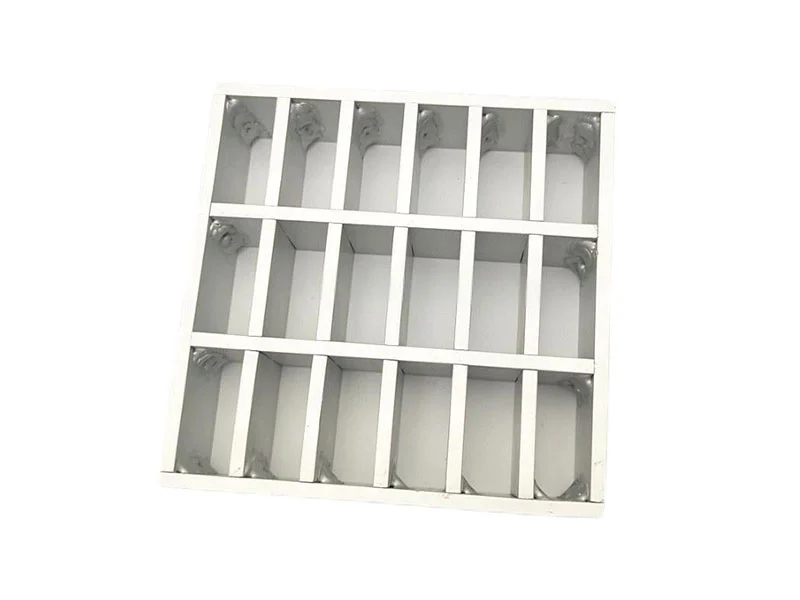

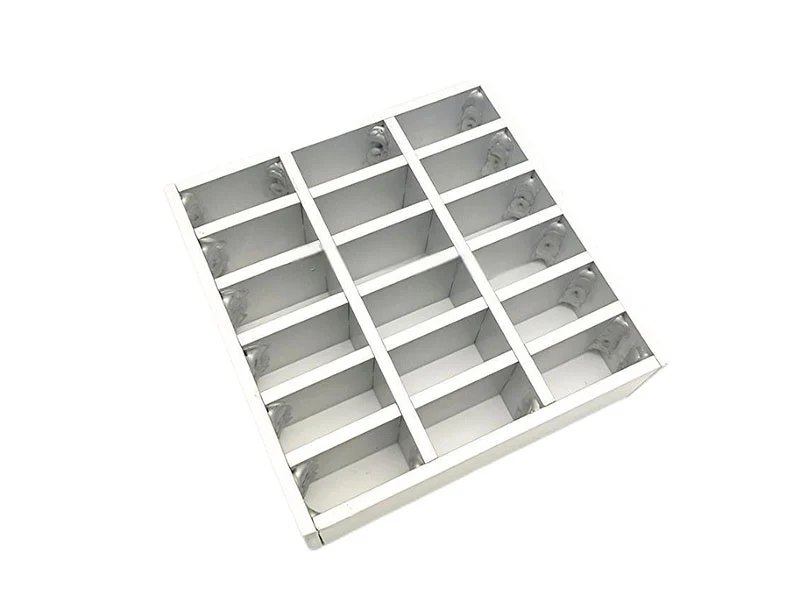

Kisi-kisi Aluminium dengan Pengunci Tekan

Kisi-kisi aluminium pasang-tekan/kunci terpasang rata dengan palang melintang, sehingga meningkatkan area kontak. Aluminium datar dan palang melintang diberi alur secara presisi dan ditekan secara hidraulik bersama-sama untuk membentuk pengunci yang rapat, dengan kapasitas menahan beban yang lebih besar daripada kisi-kisi aluminium konvensional. Kisi-kisi tersedia dalam berbagai jarak untuk menyediakan bukaan 1/4" atau 1/2" sesuai dengan Undang-Undang Penyandang Disabilitas Amerika (Juli 1991). Kisi-kisi aluminium pasang-tekan/kunci merupakan pilihan yang sangat baik untuk produk dekorasi arsitektur dengan tampilan yang indah dan sambungan yang aman. Permukaan anti selip dan bergerigi tersedia.

Perawatan Permukaan

Hasil Akhir Penggilingan
Anodisasi
Pelapisan Serbuk

Lingkup aplikasi

Penutup Saluran Pembuangan
Platform
Gang
Rak
Pagar

Kisi-kisi Aluminium dengan Pengunci Tekan

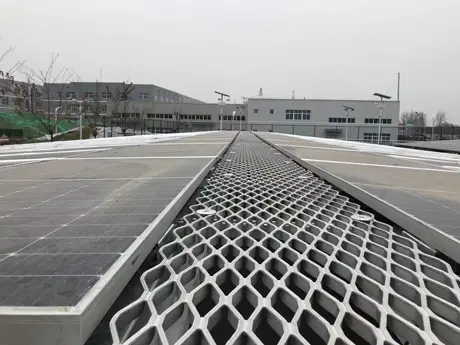

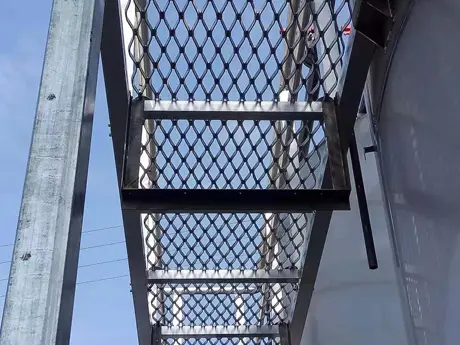

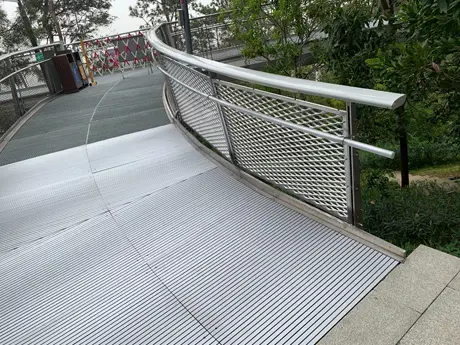

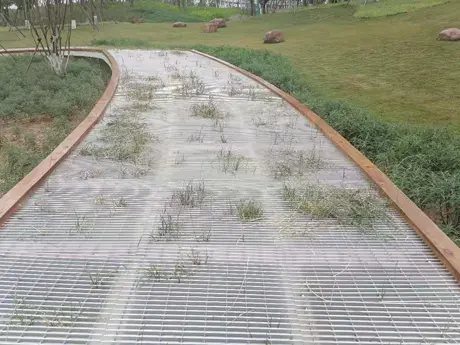

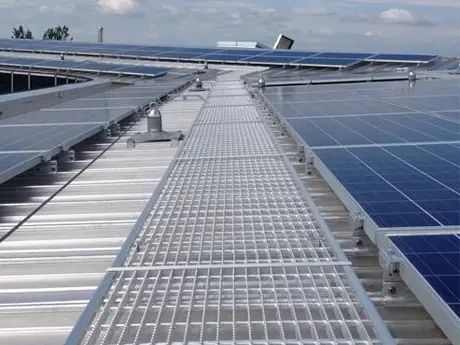

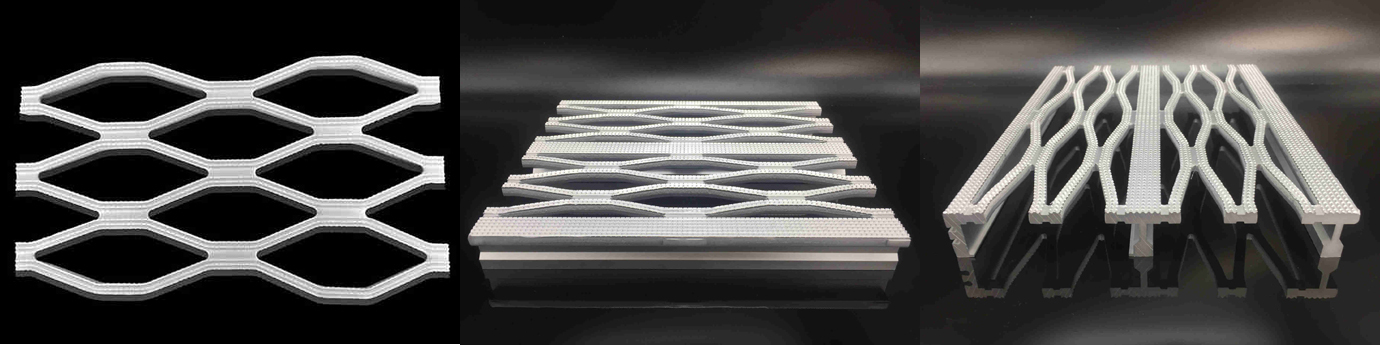

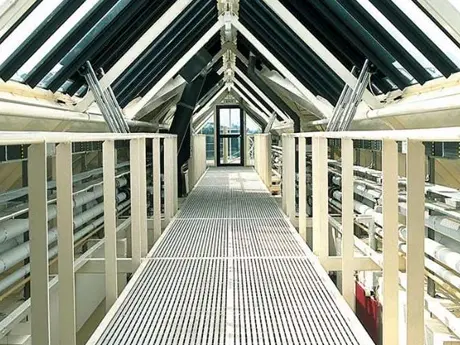

Jalan Setapak Aluminium

Produk jalan setapak aluminium banyak digunakan di fasilitas industri dan komersial, dan produk-produk tersebut memenuhi standar keselamatan OSHA dan kode bangunan. Jalan setapak aluminium dapat digantung dari langit-langit, dipasang di tanah atau di samping bangunan, atau dipasang di dinding eksterior bangunan.

Jalan Setapak Aluminium

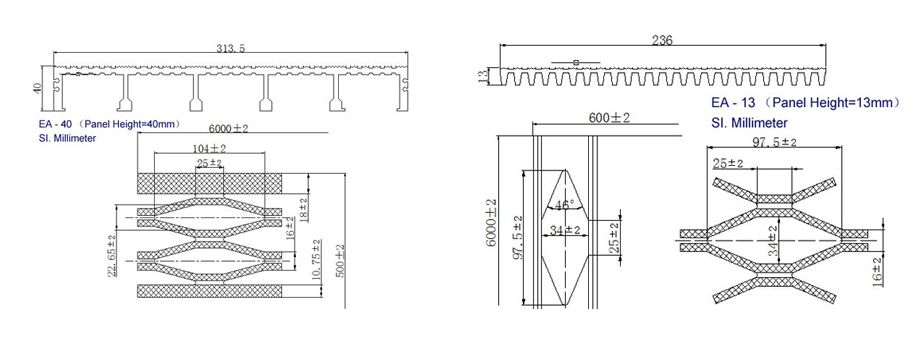

Gambar Desain Jembatan Penyeberangan Aluminium Khas

Tabel Beban dan Lendutan Jembatan Penyeberangan Aluminium

Jenis	Tata Letak		Menjangkau 500	Span 600	Span 700	Span 800	Span 900	Span 1000
EWG13	PANEL TUNGGAL	U	4.70	2.70	1.50	0.80	0.60
EWG13	PANEL TUNGGAL	D	2.50	3.00	3.50	4.00	4.50
EWG22	SINGLE PANEL	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	SINGLE PANEL	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	PANEL GANDA	U	6.60	3.80	2.10	1.10	0.80
EWG13	PANEL GANDA	D	2.50	3.00	3.50	4.00	4.50
EWG22	DOUBLE PANEL	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	DOUBLE PANEL	D	2.50	3.00	3.50	4.00	4.50	4.90

Type	Layout		Span 750	Span 900	Span 1050	Span 1200	Span 1350	Span 1500	Span 1650	Span 1800	Span 1950	Span 2100	Span 2250	Span 2400
EWG30	SINGLE PANEL	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	SINGLE PANEL	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
