Panel mentah kisi baja adalah versi kisi baja yang datar dan belum diproses, yang sering digunakan sebagai bahan dasar untuk membuat produk jadi seperti jalan setapak, anak tangga, penutup parit, dan berbagai aplikasi industri lainnya.
Panel-panel ini biasanya terbuat dari baja karbon, baja tahan karat, atau baja galvanis dan tersedia dalam berbagai ukuran, ketebalan, dan kapasitas menahan beban.
Batang penahan beban:Ini adalah batang penyangga utama yang membentang sejajar dengan panjang panel. Batang-batang ini memberikan kekuatan dan kapasitas menahan beban.

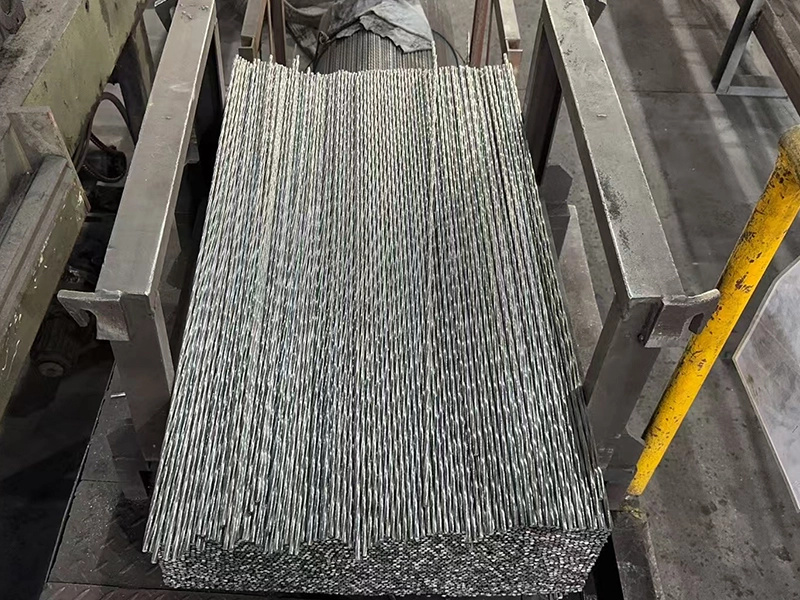

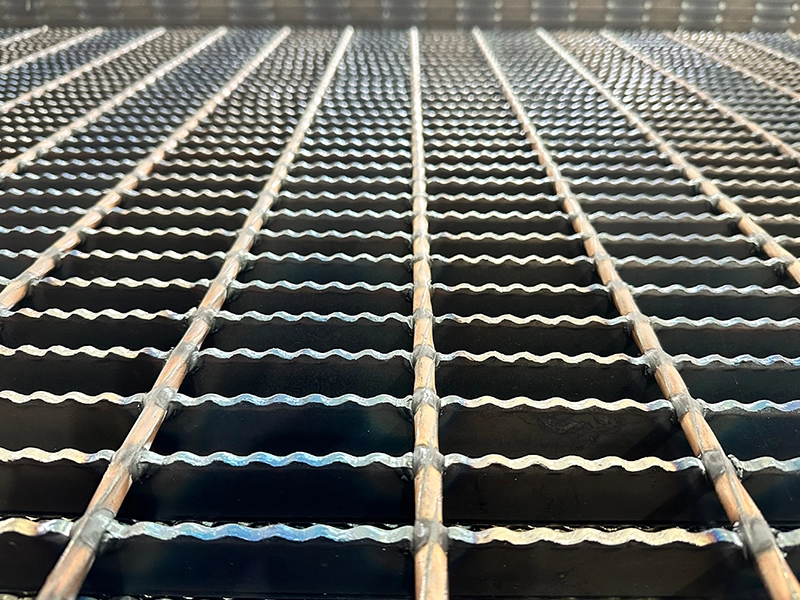

Palang melintang (atau batang melintang):Batang-batang ini membentang tegak lurus terhadap batang penahan dan membantu menahannya di tempatnya, sehingga menciptakan pola kisi-kisi. Batang-batang ini juga menambah stabilitas pada panel.

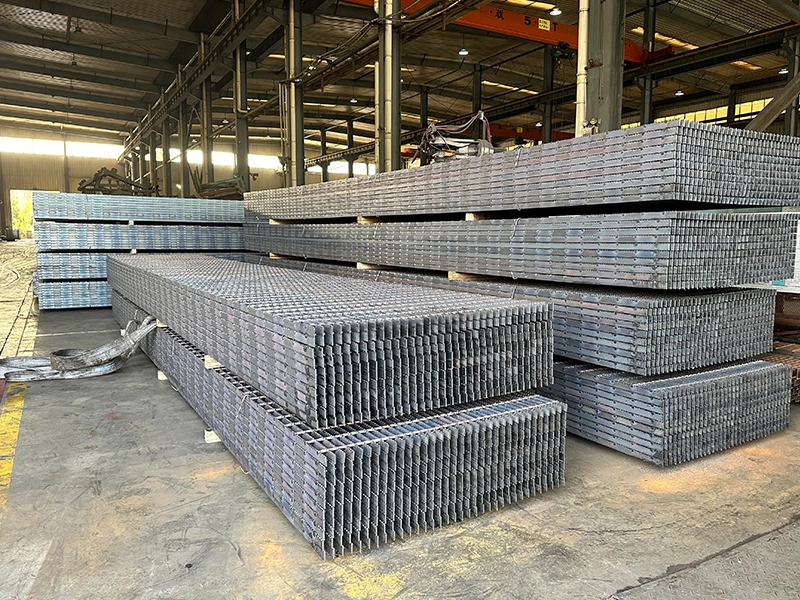

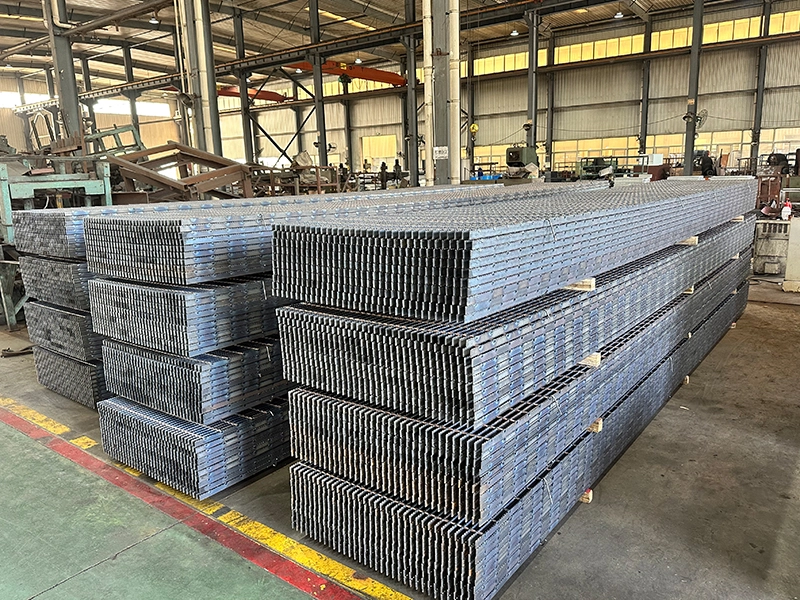

Mentahkisi-kisi bajaPanel itu sendiri sering dipotong sesuai ukuran standar atau dimensi khusus berdasarkan kebutuhan pengguna akhir. Setelah itu, panel dapat menjalani proses tambahan seperti galvanisasi (pelapisan dengan seng) atau pengecatan untuk ketahanan terhadap korosi, atau dapat dilas atau diolah dengan mesin untuk memenuhi kebutuhan desain tertentu.
| Batang Penahan (mm) | Palang Melintang (mm) | Jarak Antar Batang Penahan (mm) | Jarak Antar Palang (mm) | Lebar (mm) | Panjang (mm) | |||||||
| 20x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | yang lain |
| 20x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | others |
| 25x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | others |
| 25x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | others |
| 30x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | others |
| 30x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | others |
| 32x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | others |
| 32x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | others |
| 40x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | others |
| 40x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | others |
| 50x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | others |
| 50x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | others |
| * Meja ini memiliki spesifikasi standar. Jika model lain diperlukan, kami akan menyesuaikannya untuk pelanggan. | ||||||||||||
BAHAN KISI-KISI BAJA
| Standar | Standar Manufaktur | Standar Material Baja | ||
| Batang Penahan | Sengkang | Baja tahan karat | ||
| Cina | YB/T 4001.1-2019 | GB/T 700 Q235 Q235B | GB/T 700 Q235 | ASTM A240 GR304(L) or GR316(L) |
| USA | ANSI/NAAMM(MBG531-00) | ASTM A1011 CS Type B or ASTM A36 | ASTM A510 | ASTM A240 GR304(L) or GR316(L) |
| Inggris | BS4592 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
| Jerman | DIN24537-1 | DIN EN 10025 | DIN EN 10025 | DIN EN 10088 |
| Australia | AS1657 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
GALVANISASI CELUP PANAS
| Standar Galvanis | China | USA | ||
| GB/T 13912 | ASTM A123/A 123M | |||
| Ketebalan Material | 3≤t≤6 | 1.6≤t≤3.2 | 3.2≤t≤4.8 | 4.8≤t≤6.4 |
| Ketebalan Rata-rata Minimum (μm) | 70 | 65 | 75 | 75 |
| Konversi | mils = μm x 0,03937 oz/ft² = μm x 0,02316 g/m² = μm x 7,067 | |||
| *Ketebalan lapisan galvanis dapat disesuaikan sesuai kebutuhan pelanggan. | ||||
